Ako ste ikada proveli sate rješavajući problem s neispravnim proizvodom povezanim s nagibom - kao što je medicinski steznik koji aktivira lažni alarm, zaštita od prevrtanja podne grijalice koja ne radi nakon upotrebe ili pametni kućni uređaj koji radi nepravilno - velika je vjerojatnost da su kontakti u mehaničkom prekidaču nagiba s kugličnim ležajem oksidirali ili korodirali. Kao dobavljač nagibnih prekidača, često se susrećemo s ovom vrstom problema nakon prodaje: prototipovi su savršeno dobro testirani, ali nakon masovne proizvodnje i otpreme, prašina, toplina i vlaga postupno uzrokuju koroziju metalnih kontakata, što dovodi do kvara zaštitne funkcije.
Prvi instinkt mnogih inženjera je jednostavno zamijeniti prekidače jeftinim mehaničkim prekidačima s kugličnim ležajevima, ali problem će se stalno ponavljati. U današnjem postu na blogu pomoći ćemo vam da razumijete fotoelektrične nagibne prekidače. Njihova najveća prednost je što nemaju metalne kontakte, čime se eliminira korozija i trošenje na izvoru. Preskočit ćemo tehnički žargon i podijeliti praktične uvide stečene iz projekata iz stvarnog svijeta kako bismo vam pomogli da brzo odredite je li ovaj proizvod pravi za vaš projekt.
Kako radi optoelektronički nagibni prekidač
Tradicionalni nagibni prekidači kuglastog tipa oslanjaju se na metalnu kuglu koja dolazi u izravan kontakt s metalnim kontaktima kako bi uspostavila strujni krug, što može dovesti do oksidacije i korozije kontakata zbog vlage i prašine. Nasuprot tome, fotoelektrični nagibni prekidači rade na principu detekcije infracrvenog snopa i sadrže infracrveni emiter, prijemnik i pokretnu kuglicu. Kada je uređaj postavljen vodoravno, kuglica blokira infracrvenu zraku, a izlaz šalje "odspojen" signal; kada se nagne u bilo kojem smjeru kako bi se postigao unaprijed postavljeni kut okidača, kuglica se pomiče, dopuštajući infracrvenoj zraci da prođe, a izlaz šalje "okinuti" signal.
Važna napomena:Ovaj uređaj ima struju mirovanja i prikladan je samo za uređaje s vanjskim napajanjem; nije prikladan za proizvode na baterije.
Ova serija nudi različite kutove okidanja koje možete izabrati: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) i CSX60PS (60°).Kut okidanja odnosi se na prag nagiba pri kojem se prekidač aktivira i ključan je faktor pri odabiru odgovarajućeg modela.
Ključne karakteristike proizvoda (glavne prodajne točke za privlačenje čitatelja)
1. Bez metalnih fizičkih kontakata:otporan na koroziju i bez habanja: Budući da se električna vodljivost ne oslanja na metalne kontakte, ovo u potpunosti eliminira uobičajene probleme oksidacije, hrđe i kvara ablacije koji se nalaze u mehaničkim prekidačima. S radnim vijekom do 50.000 sati, prikladan je za opremu koja zahtijeva dugotrajno, kontinuirano napajanje.
2. 360° svesmjerna detekcija nagiba:Otkriva naginjanje u bilo kojem smjeru, zadovoljavajući potrebu za sveobuhvatnom zaštitom opreme od naginjanja.

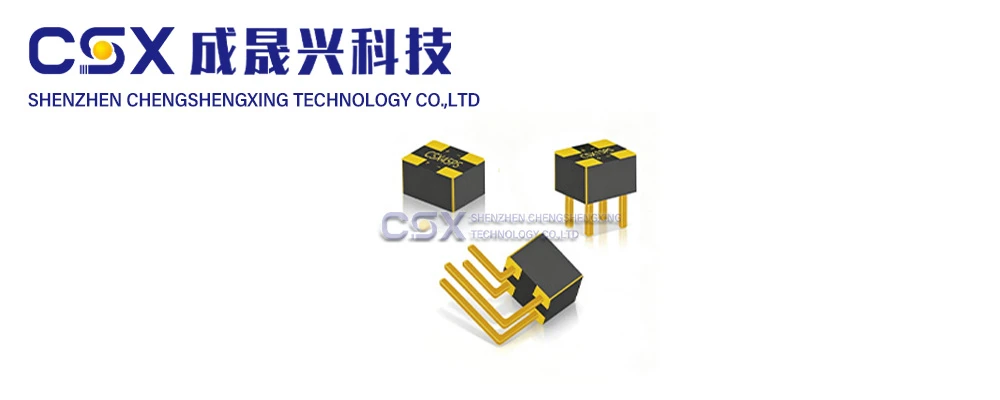

3. Fleksibilna instalacija i mogućnost masovne proizvodnje:Sadrži standardiziranu veličinu paketa od 4,2 × 3,2 × 3 mm i podržava SMT površinsku montažu i DIP montažu kroz rupu. Može se instalirati i na vodoravne i na okomite tiskane ploče, što ga čini prikladnim i za razvoj prototipa i za automatiziranu proizvodnju velikih količina.
4. Stabilan rad u širokom rasponu temperatura:Raspon radne temperature od 40 ℃ do +85 ℃, sposoban izdržati temperaturne fluktuacije uzrokovane unutarnjim strujanjem vrućeg zraka u kućanskim uređajima, medicinskoj opremi i općim industrijskim okruženjima.
5. Jednostavno napajanje:Podržava 3,3 V / 5 VDC, što omogućuje izravnu integraciju s glavnim MCU kontrolnim pločama.
Opće električne specifikacije
●Radni napon: 3.3V / 5VDC
●Radna struja: 10mA
● Vijek trajanja: 50 000 sati
●Radna temperatura: -40°C do +85°C
Primjeri projekata iz stvarnog svijeta koji će vam pomoći da brzo procijenite koliko su usklađeni s vašim potrebama
Studija slučaja 1 | Zaštita od naginjanja za stalke za medicinsku njegu - Odabir modela: CSX15PS (15° okidač)
Projektni zahtjevi:Mora pokrenuti brzi alarm i prekinuti struju pri najmanjem nagibu opreme; oprema ostaje napajana tijekom cijele godine, tako da se mora spriječiti kontaktna korozija i kvar; napaja vanjski izvor napajanja. Zašto ga odabrati: Brzo okidanje pod niskim kutom od 15° osigurava osjetljiv i siguran odgovor; beskontaktni dizajn optokaplera eliminira zabrinutost oko kontaktne korozije uslijed dugotrajne uporabe; i SMT i DIP opcije montaže prilagođavaju se različitim dizajnima PCB-a.
Slučaj 2 | Zaštita od naginjanja za podne grijalice - model CSX30PS (30° okidač)
Projektni zahtjevi:Zaštita od prekida napajanja kada se uređaj nagne za 30°; uređaj sadrži toplinu i prašinu; radne vibracije ne smiju uzrokovati lažne okidače; napaja se vanjskim izvorom izmjenične struje. Zašto to odabrati: 30° je standardni prag za zaštitu od prevrtanja u malim uređajima; zatvoreno kućište izolira unutarnju toplinu i prašinu; beskontaktni dizajn eliminira probleme starenja i kvara povezane s tradicionalnim mehanizmima kugličnog prekidača.
Kontrolni popis za samoprocjenu: pomaže vam da brzo odredite je li ovaj proizvod vrijedan kupnje
Nakon što pročitate pitanja u nastavku, moći ćete odrediti je li ovaj projekt pravi za vas:
✅Ovaj proizvod je prikladan za kupnju ako vaš projekt ispunjava sljedeće uvjete:
1. Uređaj se napaja iz vanjskog izvora napajanja i može podnijeti radnu struju mirovanja od 10 mA;
2. Proizvod zahtijeva dugotrajno, kontinuirano napajanje i ne može tolerirati naknadne kvarove uzrokovane kontaktnom korozijom ili lošim kontaktom;
3. Potrebna je svesmjerna detekcija nagiba od 360°;
4. Okolina primjene sadrži prašinu i vrući zrak, što može uzrokovati kvar mehaničkih kugličnih prekidača;
5. Potrebni su i izrada prototipa i otklanjanje pogrešaka, a istovremeno je omogućena velika količina SMT proizvodnje.
❌Ne preporučujemo ovaj proizvod ako vaš projekt ispunjava bilo koji od sljedećih uvjeta:
1. Uređaji na baterije sa strogim zahtjevima za potrošnju energije u mirovanju;
2. Potrošački proizvodi dizajnirani za izuzetno nisku cijenu, jednostavnu unutarnju upotrebu i kratak radni vijek (dovoljan je standardni mehanički kuglični prekidač);
3. Uređaji s naponom napajanja koji nije 3,3 V ili 5 V, kod kojih pretvorba napona nije moguća.1.
Savjeti za izbjegavanje zamki pri odabiru modela
Nemojte ignorirati statičku struju, jer može brzo isprazniti napunjenost baterije;
2. Odaberite ispravan kut okidanja na temelju logike sigurnosne zaštite; nemojte odabrati model od 60° za aplikacije koje zahtijevaju mali kut okidanja;
3. Nikada nemojte davati napajanje veće od 3,3 V ili 5 V, jer će to odmah pregorjeti uređaj.
Ako ste analizirali svoje projektne zahtjeve, ali još uvijek niste sigurni oko optimalnog kuta ili rješenja, nema potrebe pribjegavati pokušajima i pogreškama. Bez obzira jeste li inženjer za istraživanje i razvoj u sektoru kućanskih aparata, medicinske ili industrijske opreme ili OEM kupac velikih količina, slobodno nas kontaktirajte. Možemo pružiti testiranje uzoraka, dostaviti izvješća o ispitivanju performansi i pomoći vam da odredite odgovarajući kut okidanja.
U konačnici, temeljna vrijednost fotoelektričnog nagibnog prekidača leži u njegovom beskontaktnom dizajnu, koji rješava bolne točke korozije i trošenja povezane s mehaničkim prekidačima. Ako se borite s kvarom kontakta u kugličnim prekidačima, ovaj proizvod vrijedi ocijeniti. Ako trebate detaljno pregledati specifikacije proizvoda, poveznica na podatkovnu tablicu nalazi se u nastavku; ako vam je potrebna tehnička podrška jedan na jedan za odabir proizvoda, slobodno kontaktirajte naš tim.
Reference: Međunarodna elektrotehnička komisija (IEC) 60947-5-3: Tehničke smjernice i smjernice za primjenu nagibnih prekidača, 2021.; Izvješće o ispitivanju pouzdanosti fotoelektričnih senzora nagiba Industrial Electronics Association (IEA), 2022.; *Journal of Sensors and Actuators*: Primjena beskontaktnih fotoelektričnih nagibnih prekidača u sigurnosnim rješenjima za kućanske aparate i medicinske uređaje, sv. 18, br. 2, 2023
